ТЭМП 2501 -1

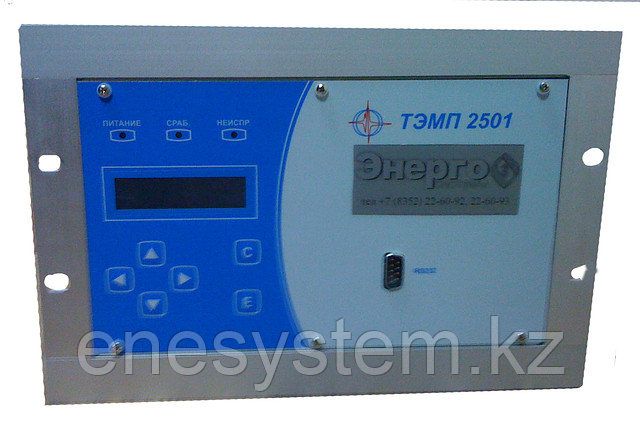

ТЭМП 2501 -1, фото 1
ТЭМП 2501 -1, фото 2ТЭМП 2501 -1, фото 3
  • В наличии

469 600 Тг.

ТЭМП 2501 -1
469 600 Тг.
В наличииТЭМП 2501 -1
Купить
+78352226092
1
  • +78352226093
Купить
+78352226092
1
  • +78352226093
  • График работы
  • Адрес и контакты

Комплектное устройство защиты и автоматики ТЭМП 2501-1 соответствует требованиям технических условий ТУ 3433-016-54080722-2010 и ГОСТ Р51321.1. Устройство разработано в соответствии с «Общими техническими требованиями к микропроцессорным устройствам защиты и автоматики энергосистем» РД 34.35.310 с
соблюдением необходимых требований для применения их на подстанциях (ПС) с переменным, выпрямленным переменным или постоянным оперативным током.

1 ТЕХНИЧЕСКОЕ ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ

1.1 Назначение изделия
1.1.1 Устройство ТЭМП 2501-1 предназначено для применения в схемах вторичной коммутации на ПС с переменным, выпрямленным переменным или постоянным оперативным током. Устройство выполняет все необходимые функции по защите, автоматике, управлению и сигнализации различных присоединений КРУ 6–35 кВ. Устройство применяется для селективной защиты от междуфазных коротких замыканий и замыканий на землю в качестве ненаправленной двух- или трехфазной МТЗ и защиты от замыканий на землю в распределительных сетях среднего и низкого напряжения с изолированной или глухо-заземленной нейтралью.
Устройство предназначено для установки в КСО, КРУ, КРУН, КТП СН электрических станций и подстанций, а также на панелях, в шкафах управления, расположенных в релейных залах и пультах управления. Технические характеристики устройства делают возможным его применение на реконструируемых объектах небольших ПС промышленных предприятий и сетей с установкой в камерах КСО или КРУН с жесткими температурными условиями эксплуатации.

Устройство обеспечивает взаимодействие с масляными, вакуумными, элегазовыми выключателями, оснащенными различными типами приводных механизмов. Возможно применение устройства в качестве специализированного устройства автоматики с соответствующей доработкой изделия под требования заказчика.
1.1.2 Устройство изготавливается в климатическом исполнении УХЛ3.1 или У3 по ГОСТ 15150 и предназначено для эксплуатации в следующих условиях:
– верхнее рабочее значение температуры окружающего воздуха плюс 55 °С;
– нижнее рабочее значение температуры окружающего воздуха исполнения УХЛ3.1
минус 25 °С, исполнения У3 минус 40 °С;
– верхнее рабочее значение относительной влажности не более 80% при плюс 25 °С;
– высота над уровнем моря не более 2000 м, при больших значениях должен вводиться поправочный коэффициент снижения электрической прочности изоляции;
– окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих изоляцию и металлы;
– место установки устройства должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации;
– атмосфера типа 2 (промышленная) по ГОСТ 15150.
Устройство соответствует группе механического исполнения М7 по ГОСТ 17516.1 и
выдерживает без нарушения функционирования, ложных срабатываний и механических
повреждений воздействия:
– синусоидальной вибрации в диапазоне частот от 0,5 до 100 Гц с максимальной
амплитудой ускорения 10 м/с2 (1g);
– ударов многократного действия с пиковым ударным ускорением 30 м/с2 (3g) и
длительностью действия от 2 до 20 мс.
Степень защиты оболочки устройства со стороны подключения внешних
проводников IР 20, с остальных сторон IР 40 по ГОСТ 14254.
По требованиям защиты человека от поражения электрическим током устройство
соответствует классу 01 по ГОСТ 12.2.007.0.
1.1.3 Устройство предназначено для применения в качестве основной или резервной
защиты различных присоединений, отдельно или совместно с другими устройствами РЗА,
выполненными на различной элементной базе (в т.ч. и на электромеханической).
1.1.4 Специальные технические решения, примененные в устройстве, обеспечивают работоспособность системы контроля изоляции цепей постоянного оперативного тока при возникновении замыканий на землю в приёмных цепях устройства.
1.1.5 Применение терминала (с дополнительными аппаратными устройствами и специализированным программным обеспечением) в качестве устройства сбора данных и согласования с объектом (УСО) обеспечивает построение современной АСУ электро-энергетического объекта. В этом случае устройство обеспечивает выдачу информации о положении коммутационных аппаратов, регистрацию и передачу событий, чтение/запись параметров и осциллограмм на удаленные рабочие места инженеров-релейщиков,
диспетчерского и административного персонала предприятия.
1.1.6 Устройство выполнено с применением микропроцессорной элементной базы, которая позволяет реализовать многофункциональное устройство, совмещающее функции релейной защиты, управления, автоматики, сигнализации, измерения, регистрации и УСО. Наряду с основными функциями устройство выполняет и целый ряд вспомогательных, но крайне полезных функций: обеспечивает связь с сетью АСУ электроэнергетического объекта, фиксирует вид повреждения с записью тока повреждения и момента
возникновения аварии, контролирует время включения/отключения выключателя и т.д. Использование микропроцессорной элементной базы обеспечивает постоянство характеристик, высокую точность измерений, а также возможность реализации различных алгоритмов автоматики, управления, защитных функций.
1.1.7 Устройство ТЭМП 2501-1 обеспечивает выполнение следующих функций:
в части защит
• Трехступенчатая ненаправленная МТЗ;
• Одноступенчатая ненаправленная токовая защита от замыканий на землю;
• Защита от несимметричного режима работы нагрузки (обрыва фаз);
• Ускорение второй ступени МТЗ при включении выключателя;
• УРОВ с отдельным токовым органом;
• Наличие двух групп уставок (основные и резервные) по току и времени
срабатывания ступеней защит;
в части управления
• Местное (с ключей на двери релейного шкафа) управление выключателем;
• Дистанционное (через АСУ ТП) управление выключателем;
• Контроль цепей управления (РПО, РПВ);
• Блокировка от многократных включений выключателя; в части автоматики
• Одно или двухступенчатое АПВ, ЧАПВ;
• АВР СВ, при приеме сигнала от внешнего устройства пуска АВР;
• Отключение от внешних цепей (АЧР, ЗМН и др.);
• Реализация алгоритмов автоматики различных присоединений (линия, ввод, секционный выключатель, ТСН 6/0,4 кВ) в одном устройстве;
в части связи с АСУ ТП
• Реализация функций телеуправления, телеизмерений и телесигнализации;
• Чтение/запись всех параметров нормального, аварийного режима;
• Отдельный порт для связи с АСУ;
• Программное обеспечение для работы с устройством; в части измерения, осциллографирования, регистрации
• Индикация токов в первичных / относительных величинах;
• Встроенный аварийный осциллограф (действующее значение тока);
• Регистрация аварийных параметров;
• Календарь и часы реального времени;
дополнительные возможности
• Программируемое пользователем назначение дискретных входных цепей и выходных реле;
• Действие на цепи управления, сигнализации и во внешние цепи «сухими» контактами реле;
• Прием команд от внешних устройств автоматики, управления, сигнализации;
• Наличие двухпозиционного реле фиксации команд (РФК);
• Разъем для связи c ПК (на лицевой панели);
• Интерфейс «человек-машина» (ИЧМ) с жидкокристаллическим дисплеем (ЖКД), светодиодами и кнопками управления.
В устройстве одновременно заложены функции автоматики, управления и сигнализации нескольких видов защищаемых присоединений: линия, ввод, секционный выключатель, ТСН 6/0,4 кВ. Выбор необходимого вида присоединения (функциональной схемы) производится пользователем через меню с использованием кнопок управления на лицевой панели терминалов или с использованием переносного компьютера (в ходе
наладочных работ или работ по обслуживанию). Это позволяет иметь небольшую номенклатуру изделий и меньшее число запасных устройств на объекте.

1.2 Технические данные и характеристики


1.2.1 Основные технические данные устройства:
номинальный переменный ток, А:
цепей защиты от междуфазных замыканий – 1 / 5,
цепей защиты от однофазных замыканий на землю – 0,2 / 1,0;
номинальная частота переменного тока, Гц – 50;
номинальное напряжение
переменного/выпрямленного переменного/постоянного
оперативного тока, В –110 или 220;
потребление:
цепей переменного тока, ВА/фазу – не более 0,3;
цепей оперативного тока в состоянии покоя/срабатывания, Вт – не более 7/15;
масса устройства, кг – не более 4,5.
1.2.2 Электрическая прочность и сопротивление изоляции устройства
1.2.2.1 Сопротивление изоляции всех независимых цепей устройства (кроме порта последовательной передачи данных) относительно корпуса и между собой в холодном состоянии при температуре окружающей среды (20 ± 5) °С и относительной влажности до 75% составляет не менее 100 МОм.
Примечание. Характеристики, приведенные в дальнейшем без специальных
оговорок, соответствуют нормальным условиям:
– температуре окружающего воздуха от плюс 15 до плюс 30 °С;
– относительной влажности от 45 до 75 %;
– атмосферному давлению от 86 до 106 кПа;
– номинальному значению напряжения оперативного тока;
– номинальной частоте переменного тока.

Характеристики
Основные
Производитель  Энергосистемы
Страна производительРоссия
Количество входных розеток1.0 (шт.)
Количество выходных розеток1.0 (шт.)
Тип монтажаВ стойку/напольный
ИндикацияСветовая
Дополнительный аккумулятор  Нет
Цвет корпуса   Нержавеющая сталь
Гарантийный срок  12 мес
