Описание

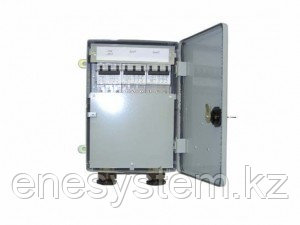

ЭнергоСистемы предлагает ящики распределения электроэнергии и защиты (далее ящики ЯРЗ) предназначеные для распределения и защиты электроустановок напряжением 380/220 В и током до 63А переменного тока частотой 50 Гц, в том числе:
– ящики типа ЯРЗ1 предназначены для распределения и защиты электропотребителей в сетях 220 В переменного тока частоты 50 Гц и ток не более 40 А;
– ящики типа ЯРЗ3 предназначены для распределения и защиты электропотребителей в сетях 380/220 В переменного тока частоты 50 Гц и ток не более 63 А;
Ящики ЯРЗ предназначены для организации обеспечения электроэнергией различных объектов частного или общественного назначения по постоянной или временной схеме питания для различных торговых сооружений, спортивных и игровых площадок, общественных и бытовых зданий, производственных, учебных и медицинских учреждений.
Ящики ЯРЗ обеспечивают шлейфовое подключение ящиков ЯРЗ, распределение и защиту от перегрузок и коротких замыканий каждого фидерного выхода, защиту от токов утечки на землю, что позволяет предотвратить возникновение пожаров связи с неисправностью в электрической проводке и защиту людей от поражения электрическим током.
Ящики ЯРЗ обеспечивают:
– прием и распределение электроэнергии по однофазной (ЯРЗ1) и трехфазной (ЯРЗ3) сети;
– защиту человека или животного от поражения электрическим током;
– защиту строений от возникновения пожаров при неисправностях в электрической проводке;
– защиту от токов утечки на землю; защиту выходных цепей от перегрузок;
– защиту выходных цепей от токов короткого замыкания.



Технические характеристики

Номинальный ток, А – 63.

Номинальное напряжение, В – 380/220 переменного тока 50 Гц.

Количество сальников, шт, для кабелей с наружным диаметром до 27 мм – 1 сверху ящика; 2 снизу ящика.

Номинальный ток, А - вводного автоматического выключателя 16, 25, 32, 40, 50 и 63;

дифференциальной защиты 25, 40 и 63.

Номинальный ток аппаратов распределения, А - 6, 10, 16, 20, 25, 32 и 40.

Ток утечки для выключателей с дифференциальной защитой 30 мА.

В ящиках используются следующие типы защит:

- ID (Франция) с дифференциальной защитой для однофазной сети напряжением до 24 В переменного тока частоты 50 Гц на номинальные токи 16, 25, 40, 63 А, токи утечки 30, 300 мА;

- С60 (Франция) напряжением до 415 В переменного тока частоты 50 и 60 Гц на номи-нальные токи 6, 10, 16, 25, 32, 40, 50, 63 А;

- DPN N Vigi (Франция) с дифференциальной защитой для однофазной сети номинального напряжения 230 В переменного тока на номинальные токи максимальных расцепителей тока 6, 10, 16, 20, 25, 32, 40 А и ток утечки 30 мА.;

- ВА24-29, напряжением до 600 В переменного тока частоты 50 и 60 Гц на номинальные токи максимальных расцепителей тока 6,3; 10; 16; 20; 25; 31,5; 40 А.

Климатическое исполнение - У2 по ГОСТ 15150.

Степень защиты ящиков при закрытых дверях - IР41.

Номинальный режим работы - продолжительный.

НТД – ТУ16-536.024-75.

При заказе необходимо указать:

Типоисполнение ящика в соответствии с типом сети (ЯРЗ1 - однофазная сеть; ЯРЗ3 - трехфазная сеть) и номером схемы (например: ЯРЗ1-03).

Номинальное напряжение.

Номинальные токи тепловых максимальных расцепителей тока для выключателей с тепловыми расцепителями и электромагнитными расцепителями тока, а для выключа-телей только с электромагнитными максимальными расцепителями тока указывается уставка по току срабатывания электромагнитного максимального расцепителя тока.

Тип питающей электрической сети (TN-S, ТТ).
