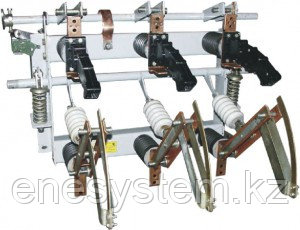

Выключатель нагрузки ВНР-10-630-12, 5-3-У2; ВНРп-10-630-21,5-3-У2

Выключатель нагрузки ВНР-10-630-12, 5-3-У2; ВНРп-10-630-21,5-3-У2
  • В наличии

Цену уточняйте

Выключатель нагрузки ВНР-10-630-12, 5-3-У2; ВНРп-10-630-21,5-3-У2
Цену уточняйте
В наличииВыключатель нагрузки ВНР-10-630-12, 5-3-У2; ВНРп-10-630-21,5-3-У2
+78352226092
1
  • +78352226093
+78352226092
1
  • +78352226093
  • График работы
  • Адрес и контакты
Выключатель нагрузки переменного тока автогазовый типа ВНР, выпускаемый компаниейЭнергоСистемы, с ручным приводом, связанным с выключателем механической передачей, общего назначения, предназначен для коммутации под нагрузкой цепей трехфазного тока частотой 50 (60) Гц, напряжением 3... 10 кВ и номинальным током до 630 А, с заземленной или изолированной нейтралью, в т. ч, ВНРп для защиты силовых трансформаторов, воздушных и кабельных линий от токов перегрузки и короткого замыкания.
Выключатель может устанавливаться в оболочках КРУ и комплектных трансформаторных подстанций (КРУН и КТП), размещенных на открытом воздухе.

Технические характеристики

- номинальное напряжение, кВ – 10;

- максимальное рабочее напряжение, кВ – 12;

- номинальная сила тока, А – 630;

- сила тока отключения при cos φ = 0,7, А:

номинальная (максимальная) – 630 (800);

- сила сквозного тока короткого замыкания (нормированные параметры), кА:

наибольший пик (ток электродинамической стойкости) номинальное значение периодической – 31,5; 12,5;

- сила тока включения (нормированные параметры), кА:

наибольший пик начальное действующее значение

периодической составляющей – 2,5; 1,0;

- коммутационная способность, количество отключений:

при силе активного тока 630 А – 50;
при силе тока холостого хода трансформатора 1А – 200;

- максимальная сила тока короткого замыкания,

при электродинамическом и термическом воздействии,

которого выключатели с заземляющими ножами не имеют

повреждений (время протекания тока короткого замыкания - 1с), кА – 81;

- Масса, кг, не более:
ВНР – 49;
ВНРп – 62.

Выключатели выпускаются в следующих исполнениях:
- выключатель без заземляющих ножей;
- выключатель с заземляющими ножами (верхнее или нижнее расположение);
- выключатель с предохранителями и заземляющими ножами (верхнее или нижнее расположение).

Характеристики
Производитель  Энергосистемы
