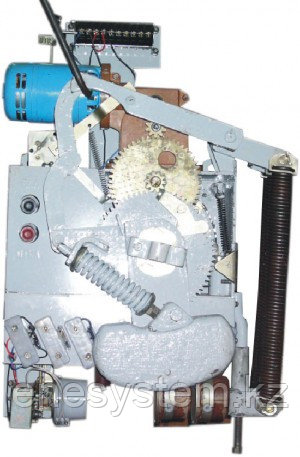

Привод пружинный ПП-67 для высоковольтного выключателя

  • В наличии

1 Тг.

+7 (835) 222-60-92
1
  • +7 (835) 222-60-93
  • +7 (917) 078-07-04
Привод пружинный ПП-67 для высоковольтного выключателя
Привод пружинный ПП-67 для высоковольтного выключателяВ наличии
Тг.
+7 (835) 222-60-92
1
  • +7 (835) 222-60-93
  • +7 (917) 078-07-04
Купить

Описание

Привод ПП-67К-У2, выпускаемый компанией ЭнергоСистемы, предназначен для управления выключателями переменного тока высокого напряжения ВМП-10, ВПМ-10, С-35М напряжением до 35 кВ включительно.
Управление приводом может осуществляться вручную и автоматически.
Привод применяется для внутренней или наружной (в шкафу типа ШПП-63) установки.





Технические характеристики

- тяговое усилие включающих пружин, кГ - 414...474;

- статический момент на валу привода, не более, кГм - 15;

- рабочий угол поворота вала привода, град. – 135;

- номинальное напряжение питания электродвигателя (переменного тока), В – 220;

- номинальная мощность электродвигателя, ВА - 120; 180;
номинальное напряжение постоянного тока, В - 110,220;

электромагнит дистанционного включения (ЭВ):

номинальное напряжение переменного тока, В - 100,127,220,380;

номинальное напряжение постоянного тока, В - 24,48,110,220;

пределы работы ЭВ, в % от номинального - 80...110;

- электромагнит дистанционного отключения (30)

и электромагнит отключения от защиты (РЭ):

номинальное напряжение переменного тока, В - 100,127,220,380;

номинальное напряжение постоянного тока, В - 24,48,110,220;

пределы работы Э0 и РЭ, в % от номинального - 65...120;

- минимальный расцепитель напряжения с выдержкой времени (РНВ):

напряжение срабатывания, в % от номинального - 50...35;

напряжение возврата, не более, в % от номинального – 85;

выдержка времени, с - 0...9;

- максимальный расцепитель тока мгновенного действия (PTM):

диапазон установок номинальных отключающих токов:
отклонение тока срабатывания, в % от номинального - 5...15; 10...25; 30...60; 75...150 +/-10;

- максимальный расцепитель тока, с питанием от трансформатора тока

в схеме защиты с демонтированием (ТЭ0):
номинальные уставки отключающих токов, А - 1,5;

отклонение тока срабатывания, в % от номинального - 3,6 +/-10;
- максимальный расцепитель тока с выдержкой времени (РТВ):

диапазон уставок номинальных отключающих токов, А - 5...35 +М0;

отклонение тока срабатывания, в % от номинального выдержка времени, с - 0...4;

- выдержка времени электромеханического устройства однократного автоматического повторного включения(АП В), с - 0...4;

- габаритные размеры, не более, мм
ширина, высота, глубина:
перед установочной плоскостью за установочной плоскостью – 518×794×306×290;

- масса, не более, кг – 88.
