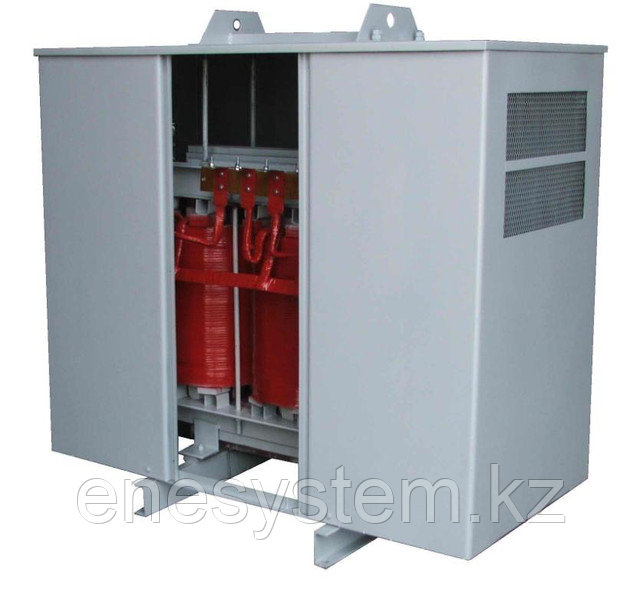

Производство трансформаторных запчастей к ТМ и ТМГ 25-1000 кВА

Обмотка трансформатора из алюминиевого провода (основные типоразмеры)

Условное обозначение обмотки

Тип трансформатора

Сторона

Схема соединения

Напряжение, кВ

Габаритные размеры, мм

Высота

Внутр. Диаметр

Наруж. Диаметр

ВН 4-25-10/0,4

ТМ-25/10

ВН

Y/Y₀-0

10

328

135

199

ВН 4-25-10/0,4

304

150

205

ВН 4-40-10/0,4

ТМ-40/10

392

160

230

ВН 4-40-10/0,4

344

160

241

ВН 4-63-10/0,4

ТМ-63/10

418

160

250

ВН 4-100-10/0,4

ТМ-100/10

504

190

260

ВН 4-160-10/0,4

ТМ-160/10

492

210

290

ВН 4-250-10/0,4

ТМ-250/10

527

235

307

ВН 4-400-10/0,4

ТМ-400/10

595

255

330

ВН 4-630-10/0,4

ТМ-630/10

629

295

385

НН 4-25-0,4/6-10

ТМ-25/10

НН

0,4

328

90

127

НН 4-25-0,4/6-10

304

96

132

НН 4-40-0,4/6-10

ТМ-40/10

392

107

146

НН 4-40-0,4/6-10

344

106

144

НН 4-63-0,4/6-10

ТМ-63/10

418

118

149

НН 4-100-0,4/6-10

ТМ-100/10

504

128

181

НН 4-160-0,4/6-10

ТМ-160/10

492

147

201

НН 4-250-0,4/6-10

ТМ-250/10

527

163

225

НН 4-400-0,4/6-10

ТМ-400/10

595

188

246

НН 4-630-0,4/6-10

ТМ-630/10

629

212

285

ВН 4-25-6/0,4

ТМ-25/6

ВН

6

328

135

199

ВН 4-40-6/0,4

ТМ-40/6

392

160

230

ВН 4-63-6/0,4

ТМ-63/6

418

160

242

ВН 4-100-6/0,4

ТМ-100/6

504

190

265

ВН 4-160-6/0,4

ТМ-160/6

492

210

303

ВН 4-250-6/0,4

ТМ-250/6

527

235

319

ВН 4-400-6/0,4

ТМ-400/6

595

255

357

ВН 4-630-6/0,4

ТМ-630/6

629

295

410

ВН С-25-10/0,4

ТМ-25/10

ВН

10

290

145

208

ВН С*-25-10/0,4

320

135

194

ВН С-25-10/0,4

320

140

205

НН С-25-0,4/10

НН

0,4

290

95

135

НН С*-25-0,4/10

320

91

124

НН С-25-0,4/10

320

90

130

ВН С-40-6/0,4

ТМ-40/6

ВН

6

337

155

230

ВН С-40-10/0,4

ТМ-40/10

10

337

159

216

НН С-40-0,4/6-10

НН

0,4

337

105

144

ВН С-100-10/0,4

ТМ-100/10

ВН

10

540

160

234

НН С-100-0,4/10

НН

0,4

540

115

148

ВН С-160-10/0,4

ТМ-160/10

ВН

10

530

203

280

НН С-160-0,4/10

НН

0,4

530

142

190

Обмотка трансформатора из медного провода (основные типоразмеры)

Условное обозначение обмотки

Тип трансформатора

Сторона

Схема соединения

Напряжение, кВ

Габаритные размеры, мм

Высота

Внутр. Диаметр

Наруж. Диаметр

ВН 0-20-10/0,4

ТМ-20/10

ВН

Y/Y₀-0

10

206

160

218

НН 0-20-0,4/10

НН

0,4

206

113

143

ВН 3-20-10/0,4

ТМ-20/10

ВН

10

206

160

206

НН 3-20-0,4/10

НН

0,4

206

113

141

ВН 0-30-10/0,4

ТМ-30/10

ВН

10

286

160

220

НН 0-30-0,4/10

НН

0,4

286

113

137

ВН 3-30-10/0,4

ТМ-30/10

ВН

10

194

180

236

НН 3-30-0,4/10

НН

0,4

194

123

160

ВН 1-50-6/0,4

ТМ-50/6

ВН

6

209

180

245

НН 1-50-0,4/6

НН

0,4

209

133

168

ВН 2-50-6/0,4

ТМ-50/6

ВН

6

234

170

234

НН 2-50-0,4/6

НН

0,4

234

127

157

ВН 1-50-10/0,4

ТМ-50/10

ВН

10

284

185

241

НН 1-50-0,4/10

НН

0,4

284

133

155

ВН 2-50-10/0,4

ТМ-50/10

ВН

10

246

185

248

НН 2-50-0,4/10

НН

0,4

246

134

164

ВН 0-100-6/0,4

ТМ-100/6

ВН

6

209

210

276

НН 0-100-0,4/6

НН

0,4

209

162

196

ВН 1-100-10/0,4

ТМ-100/10

ВН

10

284

210

280

НН 1-100-0,4/10

НН

0,4

284

162

192

ВН 2-100-10/0,4

ТМ-100/10

ВН

10

274

215

290

НН 2-100-0,4/10

НН

0,4

274

162

196

ВН 0-180-6/0,4

ТМ-180/6

ВН

6

284

230

299

НН 0-180-0,4/6

НН

0,4

284

180

21
