Щитки этажные учетно-распределительно-групповые серии ЩЭУРГ

Сертификат соответствия № РОСС RU.МЕ81.В00601

Щитки этажные учетно-распределительно-групповые с переменным набором аппаратуры по квартирам и элементами АСКУЭ серии ЩЭУРГ предназначены для распределения и учета электрической энергии, защиты отходящих линий от перегрузок, коротких замыканий и токов утечки на землю, передачи информации о потреблении электроэнергии на концентратор, собирающий эту информацию для передачи на центральный диспетчерский пульт.

Щитки ЩЭУРГ являются низковольтными комплектными устройствами с повышенной степенью защиты от несанкционированного доступа.

Щитки устанавливаются в нишах на этажах жилых зданий массового многоэтажного строительства.

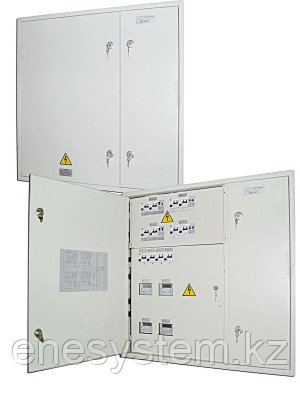

Щитки ЩЭУРГ представляют собой металлическую конструкцию без боковых и задних стенок с навесными передними дверками, состоящими из двух отсеков:

1. учетно-распределительно-групповой, который имеет две подсекции:

- в верхней абонентской подсекции установлены линейные автоматические выключатели и автоматические выключатели, управляемые дифференциальным током;

- в нижней учетной подсекции, имеющей дверь с замком и пломбой, установлены многотарифные счетчики электрической энергии, вводные автоматические выключатели, управляемые дифференциальным током, выключатель стояка (для первого этажа), клеммные коробки для подключения электросчетчиков к линии связи интерфейса RS-485, устройство сбора и передачи данных, предусмотрена установка датчика охранной сигнализации.

2. отделение слаботочных сетей, которое предназначено для установки электромонтажных аппаратов для присоединения телефонной, телевизионной и радиотрансляционной сетей.
